首頁 產品展示 Logic高速光耦

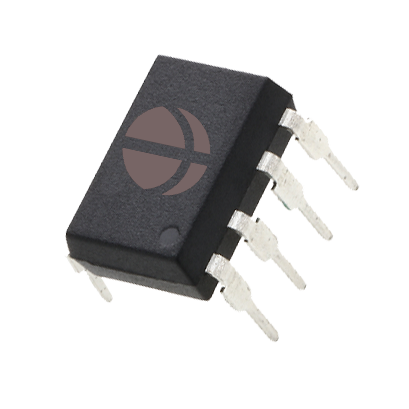

KPC4506聯系銷售
Logic高速光耦
- 總覽
- 參數表
這是一款有GaAsP發光二極管和集成高增益光電探測器光耦合的高速光耦，光電二極管偏置和輸出晶體管集電極的單獨連接通過減少基極-集電極電容，將速度提高到比傳統光電晶體管耦合器快100倍，這種設計提供了最大的交流和直流電路隔離，高隔離電壓提高了終端應用的安全性，同時實現了LVTTL/LVCMOS兼容性, 這些光耦合器適用用于高速邏輯接口、輸入/輸出，低中速RS-232和高速RS-485以及工廠網絡。
KPC4506能夠?qū)颂娲?span style="font-size:12px;"> HCPL-2300、HCPL-4506、HCPL-J456、LTV-4506、PC956L0NSZ、TLP754 等產品，實現降本替代的效用。
應用領域:
?消除接地環路
?將LSTTL轉換為TTL，LSTTL或5伏CMOS
?線路接收器，數據傳輸
?數據復用
?開關電源
?更換脈沖變壓器
?計算機外圍設備接口
?高速邏輯接地隔離
| 零件號 | KPC4506 |
| 數據表 | 暫無文檔 |
| 通道數Number of Channels | 1 |
| 輸入類型Input Type | DC |
| 輸出類型Output Type | Open Collector, Schottky Clamped |
| 輸出電流Current Output | 15 mA |
| 共模瞬態抗擾度Common Mode Transient Immunity | 15kV/μs |
| 數據速率Data Rate | 1Mbps |
| 傳播延遲Propagation Delay tpLH / tpHL | 550ns, 400ns |
| 電源電壓Voltage Supply | 4.5V ~ 30V |
| 隔離電壓Voltage Isolation | 5000Vrms |
| 封裝Package | DIP_SMD8 |
相關產品
-
